Selam! Hemen konuya geçelim: UL 1007 22AWG kabloyu dar, kapalı alanlara kurmak sadece kabloları bir boşluktan geçirmekten ibaret değildir. Yıllardır UL sertifikalı kablolar sağlayan bir [şirketinizin adı] olarak, alan kısıtlı olduğunda insanların küçük (ama kritik) ayrıntıları atlaması nedeniyle çok fazla kurulumun yanlış gittiğini gördüm. Bugün bunu tam olarak nasıl yapacağımı açıklayacağım; hata yok, yangın tehlikesi yok, zaman kaybı yok.
Öncelikle aynı sayfada olduğumuzdan emin olalım. UL 1007 22AWG, 80°C ve 300V'ye kadar PVC yalıtım derecesine sahip, tek damarlı, çok damarlı bir bakır kablodur. Tüketici elektroniğindeki dahili kablolamadan kontrol panellerine kadar her şey için güçlü bir üründür, bu nedenle onu bir bağlantı kutusuna, bir duvarın arkasına veya küçük bir cihaz kasasının içine sıkıştırılmış halde ihtiyaç duymanız sürpriz değildir. Kapalı alanlarla ilgili sorun mu? Hata için sıfır yer vardır; bir yalıtım yalıtımı, bir gerilmiş iletken ve kısa devrelerle, aşırı ısınmayla ve hatta uyumluluk sorunlarıyla karşı karşıyasınız. Bu nedenle UL yönergelerine bağlı kalmak burada yalnızca bir öneri değildir. UL spesifikasyonları konusunda yeniyseniz şuraya göz atabilirsiniz:UL Tek Damarlı KabloBu kabloları dar noktalar için güvenli kılan şeyin tam olarak anlaşılması için.

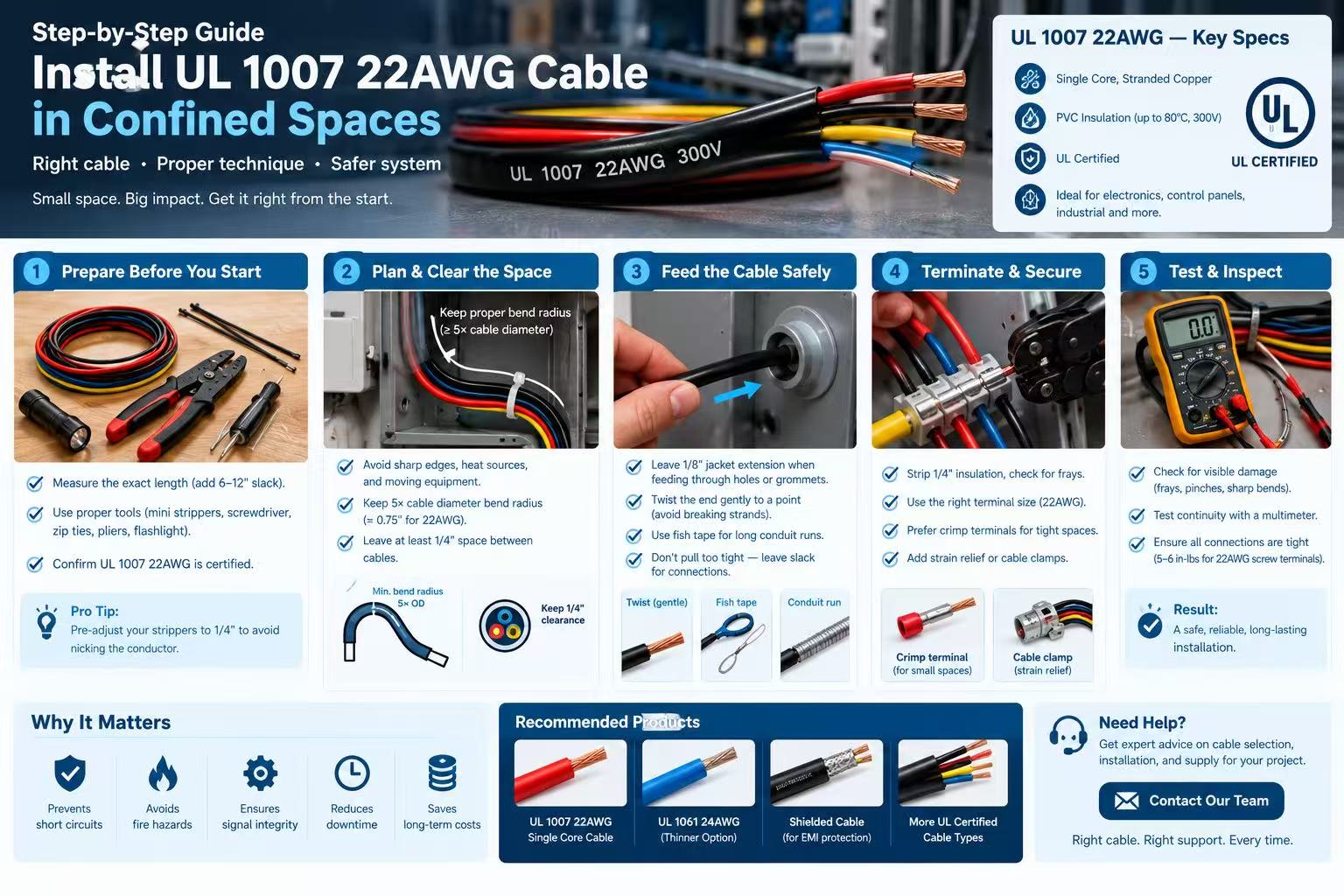

1. Adım: Eşyalarınızı HazırlayınÖnceDar Alana Girersiniz
Kapalı alan kurulumları, bir duvara sıkıştığınızda veya 1 inçlik bir boşluğa sıkıştığınızda alet veya ekstra kablo aramayacağınız anlamına gelir. İnan bana, bodrumdaki elektrik dolabında sıkışıp kalmışken tel kesici için esneme yapıyordum ve bu hiç eğlenceli değildi. Savaşın %70'ini oluşturan kurulum öncesi hazırlıkla başlayalım.
Öncelikle kablonuzu doğru şekilde boyutlandırın. 22AWG incedir ancak kapalı bir alanda ihtiyacınız olandan daha fazla kablo kullanmaktan kaçınmak istersiniz. Fazla tel = dar bir alanda ekstra hacim; bu da izolasyona sürtünerek veya sıkışarak yangın riskini artırır. Koşunuzu ölçünKesinlikle: bağlantılar için 6-12 inç ekleyin (güvenin bana, terminal blokları için bu gevşekliğe ihtiyacınız olacak) ve düz bir şekilde kesin. Burada yıpranmış uçlar yoktur; yıpranmış teller küçük kanallardan beslenmek için bir kabustur ve kısa devrelere neden olabilir.
Daha sonra araçlarınızı toplayınsadeceBu kurulum için neye ihtiyacınız var? Yapabiliyorsanız elektrikli aletleri atlayın; bunlar dar alanlar için çok büyüktür. Burada büyük fark yaratan birkaç şey: mini kablo sıyırıcıları (¼ inç şerit uzunluğuna önceden ayarlanmış - UL özellikleri, iletkenin çentiklenmesini önlemek için tutarlı bir şerit gerektirir), terminal bloğu yuvalarına uyan düz başlı bir tornavida, bir fermuar bağlama tabancası (küçük, kompakt olanlar en iyi şekilde çalışır) ve kabloyu küçük deliklerden beslemek için bir çift kargaburun. Ayrıca, küçük bir el feneriyle sınırlı alanlar = karanlık alanlar alın ve yanlış hizalanmış bir delik görmek için gözlerinizi kısarak kablo kılıfını nasıl kırarsınız.
Profesyonel ipucu: UL 1007 22AWG'nizin gerçekten iş için doğru kablo olup olmadığını bir kez daha kontrol edin. 22AWG tek çekirdekli kabloların tümü UL sertifikalı değildir ve kapalı bir alanda (ısının dağılamadığı) sertifikasız malzemelerin kullanılması büyük bir hayırdır. Onaylamanız gerekiyorsa, bizimUL 1007 Elektronik KabloYalıtım kalınlığı ve akım taşıma kapasitesi de dahil olmak üzere UL'nin katı standartlarını karşılayan ürün özellikleri için sayfa. Ayrıca, birden fazla kablo türü için UL uyumluluğu gerektiren bir proje üzerinde çalışıyorsanız, aşağıdaki gibi diğer seçeneklerimize geç kalmayın.UL 1061 24AWG Kablobiraz daha ince alanlar veya tüm ürün serimiz içinUL Sertifikalı Elektrik Kablosutüm kapalı alan ihtiyaçlarınız için.
Adım 2: Kapalı Alanı Temizleyin ve Planlayın (Bunu Atlamayın!)
Kapalı alanlarda tuhaf, rastgele engeller bulunur; alçıpan saplamaları, eski borular ve yolun yarısına gelene kadar fark edemeyeceğiniz diğer teller. İlk önce alanı temizleyinöncekablo beslemeye başlıyorsunuz. Bu bir bağlantı kutusuysa, içindeki eski kalıntıları, gevşek vidaları veya oraya ait olmayan kablo kalıntılarını boşaltın. Eğer bu bir duvar kovalamacasıysa, engellerin haritasını çıkarmak için bir saplama bulucu kullanın, böylece savaşmak yerine onlardan kaçınabilirsiniz.
Burada önemli bir nokta var: Kapalı alanların minimum bükülme yarıçapı gereksinimleri vardır. UL 1007 için bu, kablonun çapının 5 katıdır. 22AWG süper incedir, yani yaklaşık 0,75 inçtir; bu nedenle onu bir dairenin dörtte birinden daha keskin bir şekilde bükmeyin. Keskin bükülmeler, şu anda çatlağı göremeseniz bile çok telli bakır iletkenin zamanla kırılmasına neden olur. Küçük bir kasada UL 1007 22AWG'yi çok fazla büktükleri için kurulumdan 6 ay sonra arızalanan kablolarla bana geri dönen müşterilerim oldu; bunun siz olmasına izin vermeyin.
Ayrıca, kapalı bir alanda birden fazla kabloyu yan yana çalıştırıyorsanız bunları birbirine sıkıştırmayın. UL'nin izin kurallarına göre her biri arasında en az ¼ inç boşluk bırakın. Bu alan havanın dolaşmasına izin vererek ısının hızlı bir şekilde birikebileceği dar noktalarda aşırı ısınmayı önler. Bunları paketliyorsanız küçük, naylon fermuarlı bağlar kullanın6 inç aralıklı- Kabloları çok fazla ezip yalıtıma zarar vereceği için büyük bir kablo demeti ile bütün bir kablo demetini sarmayın.
Adım 3: Kabloyu Güvenli Bir Şekilde Besleyin (Yırtılma Yok, Sıkışma Yok)
UL 1007 22AWG'yi küçük bir delikten veya kanaldan beslemek çoğu insanın hata yaptığı yerdir. Öncelikle, beslediğiniz kablonun ucunu hazırlayın: bir rondeladan veya küçük bir delikten geçiyorsa, 1/8 inçlik bir kılıf uzantısı bırakın (bu ucu henüz çıkarmayın), böylece iletkeni içeri ittiğinizde yıpranmaz. Yıpranmış teller = özellikle her şeyin kalabalık olduğu dar alanlarda, bağlandıktan sonra kısa devre yapma riski.
İşte küçük delikler için bir numara: kablonun ucunu bükünnazikçeçok sıkı olmayan (telleri kıracaksınız) ancak içinden kaydırmaya yetecek kadar bir noktaya yerleştirin. Hala sıkışmışsa, zorlamayın; biraz ileri geri oynatın veya bir kargaburun kullanarak ucunu tutup içinden çekin. Boru hatları için, kabloyu itmek yerine içinden geçirmek için bir misina (ince, esnek bir metal çubuk) kullanın. Balık bandı, ceketi sıkıştırmadan kabloyu kıvrımların etrafında yönlendirmenizi sağlar.
Kabloyu içeri girdikten sonra hemen çekmeyin. Her iki uçta da az miktarda gevşeklik bırakın (daha önce bahsettiğim 6-12 inç), böylece kabloyu kapalı alandan çıkarmadan terminallere bağlayacak yeriniz olur. Çok sert çekmek iletkeni gerebilir, bu da mevcut kapasitesini azaltır - 22AWG zaten 7A olarak derecelendirilmiştir ve uzatmak bu sayıyı düşürür, bu da kapalı alanlarda yangın tehlikesi oluşturur.
4. Adım: Sonlandırma ve Güvenliği Sağlama (Önemli Son Dokunuşlar)
Kapalı alan kurulumlarında en kötü sonlandırmaların yanlış yapıldığı yer burasıdır. Kabloyu taktıktan sonra ¼ inçlik yalıtımı soyun (önceden ayarlanmış sıyırıcılarınız bunu kolaylaştıracaktır) ve iletkeni kontrol edin: herhangi bir çentik, yıpranmış tel olmadığından ve tüm bakırın düz olduğundan emin olun. Bir telde çentik açarsanız, o ucu kesin, biraz daha sıyırın ve fazla çentikler yapmaya başlayın, iletkeni zayıflatır ve sıcak noktalara neden olur.
Terminallere bağlarken (vidalı terminal, kıvrımlı terminal veya PCB kartı olsun), terminalin 22AWG ölçüsüne tam olarak uyduğundan emin olun. Çok büyükse iletken hareket eder; çok küçüktür ve bakırı keser. Kapalı alanlar için kıvrımlı terminaller vidalı terminallerden daha iyidir çünkü daha küçüktürler ve daha az alana ihtiyaç duyarlar. 22AWG için mini bir kıvırma aleti kullanın; bunları çoğu hırdavat mağazasında bulabilirsiniz ve dar noktalarda kullanılması, tam boyutlu kıvırıcılara göre çok daha kolaydır.
Kablo sonlandırıldıktan sonra hareket etmeyecek şekilde sabitleyin. Bağlantı kutusunda, UL 1007 22AWG'yi yerinde tutmak için bir kablo kelepçesi (gerginlik azaltıcı tip) kullanın; bu, gerilimin sonlandırmayı çekmesini önler. Kasada yapışkan kablo bağları veya plastiğe/metale yapışan küçük klipsler kullanın, böylece fazladan delik açmanıza gerek kalmaz. Ne kullanırsanız kullanın, kapalı alanın malzemesiyle uyumlu olduğundan emin olun; plastik kasa üzerinde metal klipsler olmamalıdır; bunlar kasayı çizebilir veya çatlatabilir.
Adım 5: Kurulum Sonrası Kontrol (Testi Atlamayın!)
Kapalı alanlar, duvarın arkasında sıkışmış bir kablo veya bağlantı kutusundaki gevşek bir sonlandırma gibi göremediğiniz sorunları gizler. Her şey yerine oturduğunda, iki hızlı kontrol yapın: ilk olarak, görsel bir inceleme yapın; şişkinlikleri, sıkışmış yalıtımı veya keskin kıvrımları kontrol etmek için elinizi kablo boyunca gezdirin. İkincisi, multimetreyle süreklilik testi. UL 1007 22AWG için, multimetreyi süreklilik ayarına getirin, problardan birini iletkenin bir ucuna, diğer ucunu diğer ucuna dokundurun; bip sesi çıkarırsa bağlantı iyidir. Değilse, muhtemelen kötü beslemeden veya sıyırma sırasında oluşan bir çentikten dolayı kabloda bir kopukluk var demektir.
Ayrıca, tüm bağlantıların sıkı gevşek olduğundan emin olun. Terminaller ark oluşmasına neden olur; bu, yanıcı malzemelerin (plastik kablolar, yalıtım ve hatta toz gibi) yakında olduğu kapalı alanlarda büyük bir yangın riski oluşturur. Birisi bir vidayı önerilen tork yerine "yeterince" sıktığı için birkaç kurulumun başarısız olduğunu gördüm (22AWG vidalı terminaller için bu genellikle 5-6 inç-lbs'dir - terminalinizin özelliklerini kontrol edin veya emin değilseniz rehberlik için bize ulaşın).
Şimdi UL uyumluluğuna dair kısa bir not; bu sadece kablonun kendisi ile ilgili değil. Ulusal Elektrik Yasası (NEC) ve UL yönergeleri, kapalı alan kurulumlarında doğru kablonun, uygun boşluğun ve gerilim azaltıcının kullanılmasını gerektirir. hepsiUL Sertifikalı Elektrik KablosuBiz bu standartları karşılıyoruz, dolayısıyla kablonun zayıf halka olduğu konusunda endişelenmenize gerek yok. Sistemin tamamı için UL sertifikasına ihtiyaç duyan bir proje üzerinde çalışıyorsanız,Ul Elektronik Sertifikasısayfa, kurulumunuzun tüm kutuları işaretlediğinden emin olmak için ihtiyacınız olan tüm bilgileri içerir.
Basit Tutmak için Hızlı Özet
- Hazırlık: Doğru ölçüm yapın, doğru araçları edinin, UL 1007 22AWG'nizin sertifikalı olduğunu doğrulayın.
- Plan: Engelleri temizleyin, 5x bükülme yarıçapı kuralını izleyin, kablolar arasında boşluk bırakın.
- Besleme: Ucu bir noktaya kadar bükün, zorlamayın, kanallar için misina kullanın.
- Bitirin: Mini aletler kullanın, yıpranmaları kontrol edin, küçük alanlar için kıvrımlı terminaller kullanın.
- Test: Süreklilik kontrolü yapın, bağlantıları sıkın, görsel tarama yapın.
Dar noktalarda UL 1007 22AWG ile çalışma hakkında daha fazla ayrıntıya ihtiyacınız varsa veya projeleriniz için güvenilir, UL onaylı kablo stoklamak istiyorsanız, tedarik ve proje rehberliği için ekibimizle iletişime geçmekten çekinmeyin. Yüzlerce kişinin kapalı alan kurulumlarında gezinmesine yardımcı olduk ve işin güvenli bir şekilde yapılması için doğru malzemelere ve ipuçlarına sahip olduğunuzdan emin olmak için buradayız.
Referanslar
- Underwriters Laboratuvarları (UL). (2022). Polivinil Klorür Yalıtımlı Kablolar için Güvenlik Standardı (UL 1007).
- Ulusal Elektrik Yasası (NEC). (2023). Madde 334: Metalik Olmayan Kılıflı Kablolar ve İletkenler.
- Underwriters Laboratuvarları (UL). (2021). Elektronik Kablolar için Kapalı Alan Kurulum Yönergeleri.
- NEC. (2023). Madde 110.14(C): Kapalı Alanlardaki İletkenlerin Açıklığı ve Aralığı.
